Die Ausgestaltungssoftware ermöglicht komfortabel Flächenränder und Linien von beliebigen Themenelementen mit linienbegleitenden Symbolen (hier Pattern) und Bändern zu versehen. Die im Zuge
einer Berechnung auf der Grundlage von Einstellungen erzeugten neuen Geometrieelemente (Punkte für Pattern und Flächen für Bänder) werden in gesonderten Objektklassen abgelegt. Die Objekte dieser Objektklassen haben eine Verlinkung
auf die eigentlichen Themenelemente, für die die Berechnung durchgeführt wurde. Somit ist gesichert, dass beim Löschen der eigentlichen Themenelemente auch die Ausgestaltungsgeometrien entfernt werden.

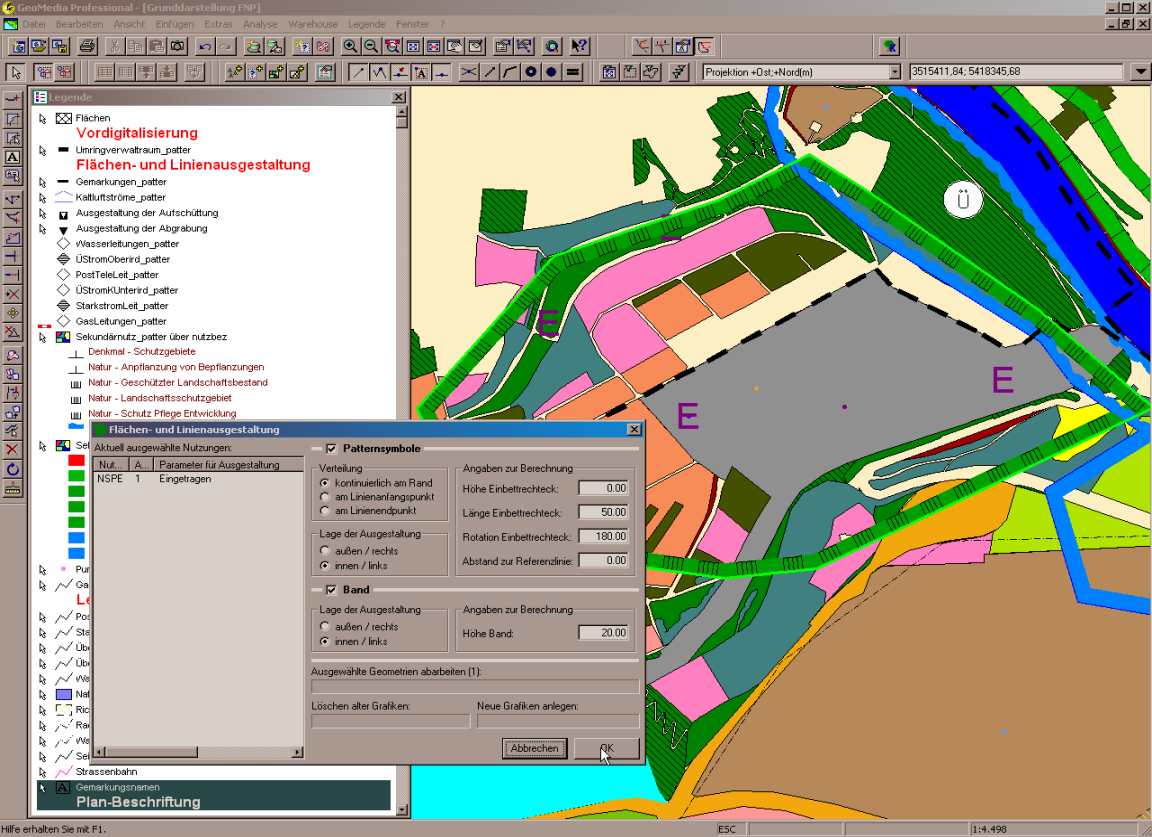

Die Ausgestaltung arbeitet mit den in der Karte des GIS gewählten Elementen. Funktionen:
- Einstellungen:
Umfangreiche Einstellungen zur Positionierung und Ausprägung der linienbegleitenden Symbole und Bänder (Pattern: Einbettrechtecklänge/-höhe, Drehwinkel, Position im Linienabschnitt, Abstand zur Bezugslinie, rechts/links oder innen/außen) (Band: Höhe, rechts/links,oder innen/außen). Speichern aller Einstellungen nach der Objektnutzung oder allgemein für das Objekt in Ausgestaltungskatalogen
- Ausgestaltung berechnen:
Behandelt werden alle Linie- und Flächengeometrien mit Inseln, mit fortgesetzten Geometrieen, sowie die Geometrieelemente Vektor/Polygon, Fläche. Die Ausgestaltung kann für einzelne Objekte, eine Selektion von Objekten, eine Abfrage oder einen Legendeneintrag durchgeführt werden.
|
